THM90, pakiet szybowy 24 mm, nawiewnik naszybowy
- Nawiewnik wszybowy THM90 jest wykonany z profili aluminiowych z przekładką termiczną. Nawiewnik naszybowy THM90 jest wyposażony w automatyczną regulację przepływu powietrza. Nawiewnik został zaprojektowany do zastosowania w oknach wykonanych z PCV, drewna
THM90, pakiet szybowy 24 mm, nawiewnik naszybowy

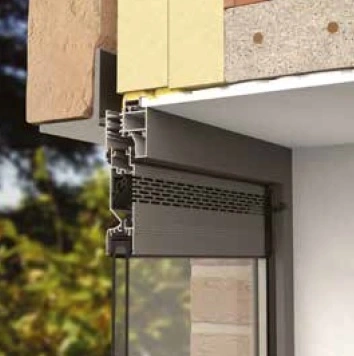

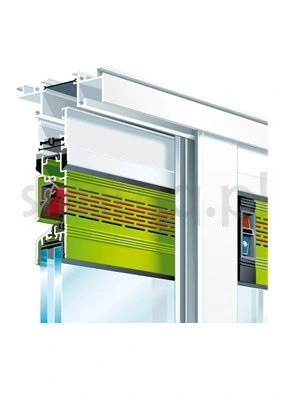

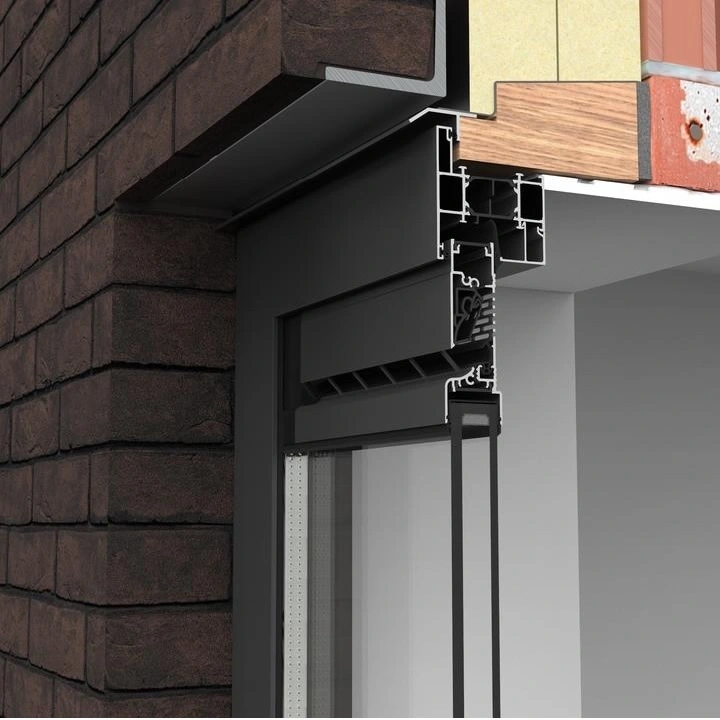

Kompletny nawiewnik naszybowy THM90 jest wykonany z profili aluminiowych z przekładką termiczną. Nawiewnik naszybowy THM90 może być wyposażony w automatyczną regulację przepływu powietrza. Nawiewnik został zaprojektowany do zastosowania w oknach wykonanych z PCV, drewna i aluminium.
W nawiewniku THM przesłona regulująca przepływ powietrza działa automatycznie w zależności od zmian strumienia przepływajacego powietrza. Regulacja następuje poprzez zmianę przekroju szczeliny, przez którą przepływa powietrze.
Wewnętrzny profil nawiewnika wszybowego FlatAir jest perforowany i funkcjonuje jako osłona przeciwko owadom. Specjalna przesłona gwarantuje doskonałą odporność na wodę opadową.
W skład gotowego nawiewnika wchodzą profile wraz z przekładkami, końcówki nawiewnika, uszczelka naszybowa, wkręty. Nawiewnik zmontowany, gotowy do montażu w oknie.
Dane techniczne:
- zmniejszenie wysokości szyby; nawiewnik naszybowy 90 mm
- wysokość całkowita; nawiewnik naszybowy 105 mm
- grubość pakietów szybowych; nawiewnik naszybowy 20 / 24 / 28 / 32 mm (przy montażu nawiewnika z użyciem silikonu możliwe zastosowanie do pakietu 38 mm), nawiewnik podszybowy, typ PB 20 / 24 / 28 mm, nawiewnik w poprzeczce, typ TR 24 / 28 mm.
- sposób sterowania; dźwignia, pręt sterujący (dopłata), cięgno (dopłata), silnik (do długości 2000 mm, dopłata)
- końcówki boczne; czarny (RAL9011), biały (RAL9016), lakierowane za dopłatą
- wykończenie powierzchni; F1 anodowanie srebrne, wszystkie kolory RAL, również jednostronnie
Standardowe kolory nawiewników bez dodatkowej dopłaty, wg palety RAL: 3001, 3020,5005, 5010, 6080, 7010,7012, 7015, 7016, 7021, 7022, 7024, 7035, 7039, 7042, 7045, 8016, 8017, 8022, 9001, 9004, 9005, 9006, 9007, 9010, 9016. Pozostałe kolory RAL +15% do ceny bazowej. Koszt malowania na strukturę wg wyceny indywidualnej..
Parametry nawiewnika
| Parametr | |
| Długość profilu, bez końcówek (mm) | 1000 |
| Wydajność przy 1 Pa w dm3/s (zgodnie z EN 13141-1) | 9,3 |
| Wydajność przy 2 Pa w dm3/s (zgodnie z EN 13141-1) | 13,9 |
| Wydajność przy 10 Pa w m3/h | 48,60 |
| Wydajność przy 20 Pa w m3/h | 54,36 |
| Powierzchnia równoważna w mm2/m (zgodnie z EN 13141-1) | 11841 |
| Tłumienie akustyczne, otwarty, Dne,w (C;Ctr) w dB | 26 (0;0) |
| Tłumienie akustyczne, zamknięty,, Dne,w (C;Ctr) w dB | 45 (-1;-1) |
| Współczynnik przenikania ciepła | U= 3,80 W/m²K |
| Odporność na przedmuchy i wodę opadową (zgodnie z EN 1027 & 2278) | do 650 Pa |
Cena przeliczona na PLN wg kursu sprzedaży NBP obowiązującego w dniu złożenia zamówienia. Podany koszt dostawy dotyczy wysyłki towaru o ciężarze przeliczeniowym 30 kg, wysyłka na terenie Polski.
Nawiewnik wprowadzony do obrotu w oparciu o przepisy ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych, art. 5., pkt.3, Dz.U. z 2014 roku, poz. 883, z 2015 roku, poz. 1165, z 2016 roku, 542, 1250.
